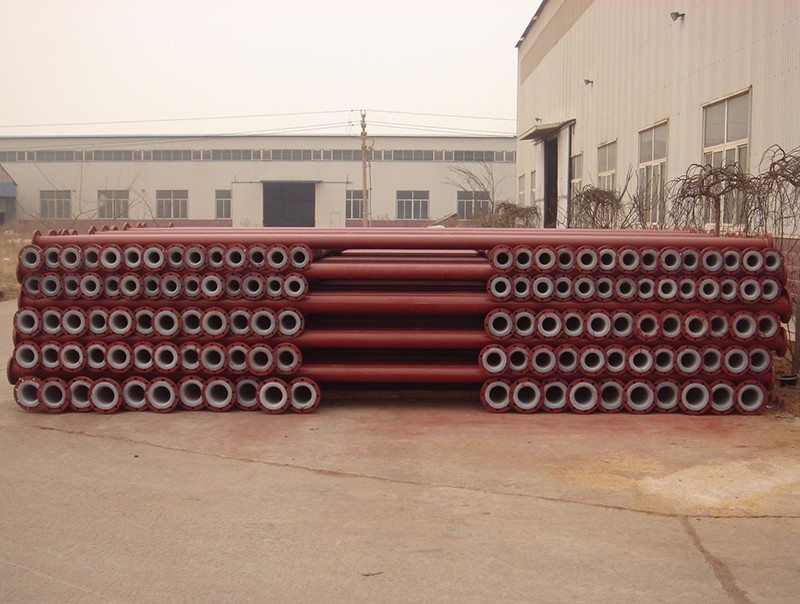

導靜電襯塑管道兼具金屬管道的機械強度與塑料管道的耐腐蝕性，同時通過特殊工藝實現(xiàn)靜電導除功能，廣泛應用于化工、制藥、電子等對靜電敏感的領域。其工藝流程涵蓋原材料處理、襯塑加工、靜電導通處理及質量檢測等關鍵環(huán)節(jié)，以下為詳細流程解析。

　　一、原材料準備與預處理

　　導靜電襯塑管道的制造始于原材料的嚴格篩選與預處理。?鋼管?作為基體材料，需符合國家標準，表面無裂紋、砂眼等缺陷，內壁需進行噴砂除銹處理，去除氧化皮、油污等雜質，確保表面粗糙度達到Ra6.3μm以上，以增強襯塑層與鋼管的粘結力。?導靜電塑料層?材料通常選用摻入導電填料（如碳黑、石墨）的聚乙烯（PE）或聚丙烯（PP），需控制導電填料均勻分散，保證塑料層電阻率穩(wěn)定在10?～10?Ω·m范圍內，滿足靜電導除要求。

　　二、鋼管成型與焊接
　　根據(jù)設計要求，鋼管需進行切割、組對與焊接。切割采用機械切割或等離子切割，確保切口平整、無毛刺；組對時嚴格控制錯邊量（≤1mm）與間隙（1～3mm），避免焊接缺陷。焊接工藝選用氬弧焊打底、手工電弧焊蓋面，或全自動焊接設備，確保焊縫熔深、余高符合標準（熔深≥鋼管壁厚的80%，余高0～3mm）。焊接完成后，需進行100%外觀檢查與無損檢測（如X射線、超聲波），確保焊縫無裂紋、氣孔等缺陷。

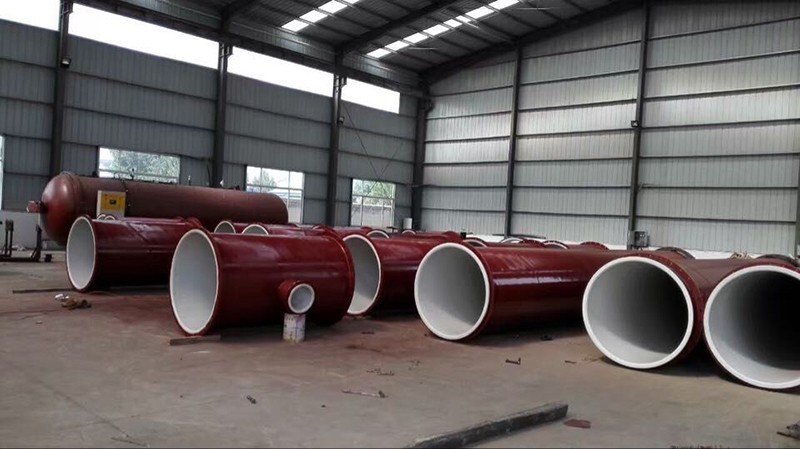

　　三、導靜電襯塑加工
　　襯塑工藝是導靜電襯塑管道的核心環(huán)節(jié)，直接影響管道的耐腐蝕性與靜電導除性能。?滾塑成型?為常用工藝：將預處理后的鋼管加熱至280～320℃，使鋼管內壁達到塑料熔融溫度；隨后將導靜電塑料粉末均勻噴涂于鋼管內壁，通過鋼管旋轉（轉速40～60r/min）使塑料粉末在離心力作用下均勻附著；繼續(xù)加熱至塑料完全熔融（約350℃），保溫10～15分鐘，使塑料層與鋼管內壁充分融合；最后冷卻至室溫，形成厚度均勻（2～5mm）、與鋼管粘結牢固的導靜電塑料層。
　　四、靜電導通處理

　　為確保導靜電襯塑管道的靜電導除功能，需對管道進行靜電導通處理。?導電連接?：在管道兩端法蘭或接頭處，通過焊接導電條或安裝導電螺栓，將塑料層與鋼管電氣連接，形成靜電導通路徑；?電阻檢測?：使用高阻計測量管道兩端電阻，確保電阻值≤10?Ω，滿足防靜電要求；?表面處理?：對導電連接部位進行防腐處理（如涂覆導電防腐漆），防止因腐蝕導致導電性能下降。

　　五、質量檢測與成品包裝
　　襯塑完成后，需進行多項質量檢測：?外觀檢查?：檢查塑料層表面是否光滑、無氣泡、裂紋等缺陷；?厚度檢測?：使用測厚儀測量塑料層厚度，確保符合設計要求；?電火花檢測?：以15kV電壓對塑料層進行電火花檢測，無擊穿現(xiàn)象為合格；?壓力試驗?：進行1.5倍設計壓力的水壓試驗，保壓30分鐘無滲漏。檢測合格后，對導靜電襯塑管道進行噴漆防腐處理（如環(huán)氧煤瀝青漆），兩端安裝防護蓋，防止運輸過程中損壞。
　　導靜電襯塑管道的工藝流程涵蓋鋼管預處理、襯塑加工、導靜電層制作及成品檢測等關鍵環(huán)節(jié)。從鋼管的除銹、加熱到內襯塑料的滾塑成型，再到導靜電材料的均勻涂覆與固化，每一步都嚴格遵循工藝標準。通過電火花檢測、導靜電性能測試等質量把控手段，確保管道兼具耐腐蝕性與導靜電功能。這一工藝流程的完善，為化工、電子等對靜電敏感領域的管道安全運行提供了可靠保障，推動了導靜電襯塑管道技術的規(guī)范化發(fā)展。
