技術參數

型號：GYKJF(根據不同的功能，型號會有所不同)

結構：分體式；

    測量種類：流速、流量、水深、水溫

    用途：在線式測量、

流速測量范圍：標配是0.04m/s～5.00m/s(傳感器以上水深：20cm)；

              可以訂做其他流速范圍。

流速測量分辨率：1mm/s；

流速測量精度：實際流速的±2～4% ；

水深測量范圍：0.00～5m；

水深測量分辨率：2mm

水深測量精度：±0.5%；

溫度測量范圍：0～60oC；

溫度測量分辨率：0.1oC；

流量測量范圍：1升/秒～99999999立方米/小時

供電：12VDC，24VDC；

輸出信號(電池供電)：RS485；

輸出信號(外供電24VDC)：4-20ma或者485；

無線傳輸(選配件)：GPRS型RTU無線傳輸器

傳感器和變送器之間電纜長度：10米；

被測水道類型：人工做的較寬的河道，天然的溪流、河流；

液體酸堿度要求：PH值在5～7之間。

液體溫度要求：0～50℃，不凝固

液體壓力要求：自然環境狀態下，1個標準大氣壓

1.3標準測量狀態

1.純電池供電狀態下：每20分鐘測量一次，每次測量時間＜1分鐘。無線傳輸器每120分鐘上傳一次數據(在此期間一共測量了6次。)

在這個測量狀態下，電池的有效工作時間為2-3個月。

2.太陽能供電狀態下：實時測量，然后上傳。

3.24VDC外供電狀態下：實時測量，然后上傳。

1.4網絡服務器軟件和硬件要求

    1.服務器的操作系統為Windows XP  SP3或者Windows 7  32位版本。

2.服務器硬件要求：CPU為Intel或者AMD  雙核 2GHz以上，總共內存4GB(最少剩余1GB內存)，硬盤至少兩個分區(每個分區剩余空間10GB以上)，顯示器是最小17寸液晶(分辨率1024×768  80Hz)。

3.現場安裝處，聯通或者移動的手機信號良好，并且無電磁干擾。

4.服務器有固定IP地址(無論電信、聯通、移動的寬帶都可以)：這是最理想的情況，現場發送的數據到服務器軟件上顯示的速度最快，要求帶寬4M以上。

如果服務器沒有固定IP地址：要求是電信的寬帶，ADSL撥號上網，帶寬4M以上，安裝花生殼軟件付費版本，也可以顯示現場發回的數據，顯示的速度會慢一些。

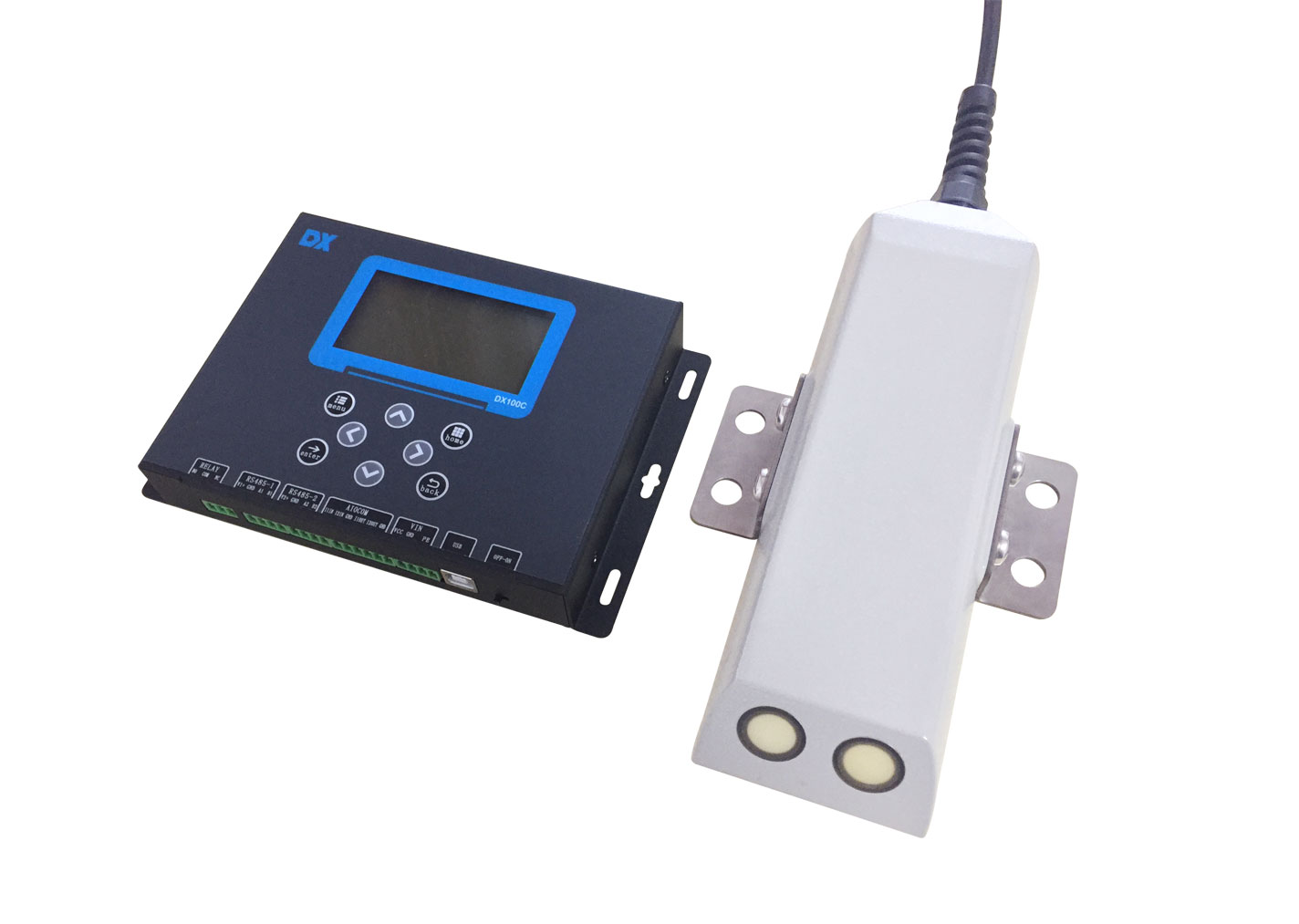

1.5 產品組成圖

圖1.5.1 接觸式河道流量計傳感器

圖1.5.2 接觸式河道流量計主機

1.6 無線傳輸和電源控制器說明

外部電源接口：允許外部供電，供電電壓范圍為直流12～14VDC，供電電流160～200mA。

GPRS天線接口：連接GPRS的天線，分為常規天線和井下天線兩種，根據現場工況來選擇天線安裝。兩種天線的接口是一樣的。

手機卡插槽：允許接移動或者聯通的2G手機流量卡，要求是大卡。暫時不支持電信手機卡。

RTU信號接口：接收來至無線小板的信號。正負極不能接錯，接錯可能燒毀電路。

232接口：用于跟電腦連接，在電腦上查看RTU無線傳輸板卡的工作情況。

工作狀態切換點：一共有兩種狀態，當兩個插針短接的時候，是連續測量。當兩個插針斷開的時候，是處于低功耗模式，用于電池供電條件下工作用。

傳感器電源接口：給接觸式河道流量計的傳感器供電，正負極不能接錯，接錯可能燒毀電路。

傳感器信號接口：接觸式河道流量計的傳感器的傳感器輸出的485信號給小卡，小卡轉換后再給主板。

1.7 無線傳輸RTU配套天線

圖1.7.1 RTU-常規GPRS天線

1.8 產品接線圖

圖1.8.1  第一代接線說明

圖1.8.2  第二代接線說明

二、產品安裝

2.1 傳感器安裝

對于較寬的河道、河流，比如：水庫的泄洪渠、大壩下的船舶航道、水電站的泄洪道、河流，從兩個岸邊到中間的流速都不一樣。如果要測量流量就更加復雜了，因為不同位置流速不一樣，流量也不一樣。在這種情況下，一般需要多個點采集流速數據。最少需要3個傳感器，安裝位置如下圖所示。

圖2.1.1 較寬河道測量流量-傳感器安裝示意圖

圖2.1.2  較寬河流上測量流量-傳感器安裝示意圖

在河道內，如果沒有沉積物，我們把傳感器安裝在管道底部的正中央。如果有沉積物，把傳感器安裝在沉積物的旁邊。為了防止水流沖擊變動傳感器的安裝位置，傳感器底部有一個基座，專門用來固定在管道上。同時，傳感器要裝在靠近窨井的河道里面，這樣既便于安裝，又利于維修和更換。

圖2.1.3  傳感器安裝圖示意圖

圖2.1.4  傳感器安裝底座實物圖

圖2.1.5  傳感器跟支架安裝圖

對上游和下游河道的要求：在傳感器上游，要有河道寬度10倍的直河道；如果上游是閘門、水泵，傳感器和閘門、水泵之間要有河道寬度30倍的直河道。傳感器的下游，要有河道寬度5倍的直河道。

現場傳感器所在位置的水流要平穩，無紊流，無旋渦。

2.1.1埋地法安裝：適用于水中沒有什么沉積物的河道，傳感器跟河道之間用安裝底座來固定。傳感器要正對著水流方向安裝。

圖2.1.1.1  矩形河道傳感器埋地法安裝示意圖

在灌溉河道內，如果沒有沉積物，我們把傳感器安裝在河道底部的正中央，正對著水流方向，這樣能夠測量到中間的流速，是最理想的安裝位置。

圖2.1.1.2 河道傳感器埋地法安裝安裝實物圖

2.1.2抬高法安裝：適用于水中有淤泥、垃圾等沉積物的河道，傳感器跟河道之間要做個安裝臺，用來抬高安裝位置。傳感器要正對著水流方向安裝。

圖2.1.2.1 有淤泥的河道需要抬高安裝高度

圖2.1.2.2  超聲波多普勒流速儀做好了水泥臺的安裝圖
